ETCR4000系列 手持式雙鉗伏安相位表

閱讀次數：7863
手持式雙鉗伏安相位表
常規型號
ETCR4000
ETCR4200


GB/T 22264.5-2008 《安裝式數字顯示電測量儀表》

ETCR4000系列手持式雙鉗伏安相位表是我公司精心研制的又一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。

ETCR4000系列手持式雙鉗伏安相位表采用超大LCD顯示屏，字高達40mm，還具有藍屏背光，顯示一目了然，盡顯精美豪華外觀。

ETCR4000系列手持式雙鉗伏安相位表適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。

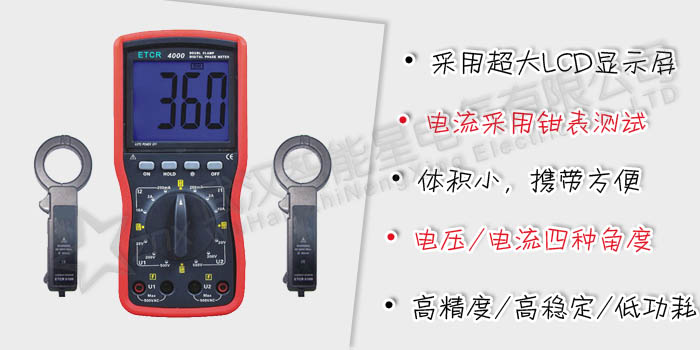

  • 采用超大LCD顯示屏，藍屏背光，顯示一目了然。
  • 電流采用鉗表測試，安全可靠。
  • 整機重量輕，攜帶方便。
1．型號規格
型號
電流鉗尺寸
相位測量
電流測量
電壓測量
ETCR4000
φ7.5mm×13mm
√
√
√
ETCR4200
Φ35mm×40mm
√
√
√
2．基準條件和工作條件
影響量
基準條件
工作條件
備注
環境溫度
23℃±1℃
-10℃～40℃

環境濕度
40%～60%
＜80%

信號波形
正弦波
正弦波
β=0.05
信號頻率
50HZ±1HZ
45HZ～65HZ

儀表工作電壓
9V±0.1V
9V±1V

測相位時電壓幅值
100V±20V
30V～500V

測相位時電流幅值
1A±0.2A
1A±0.2A 10mA～20.00A

外電場、磁場
應避免
被測導線位置
被測導線處于鉗口的近似幾何中心位置
3．一般規格
功 能
相位、交流電流、交流電壓、交流漏電流、相序直接測
試；變壓器組別、感性、容性電路判別；功率因數、功
率間接測試
電 源
DC9V 堿性干電池（1.5V LR6×6）
功 耗
開啟背光燈最大約35mA,電池連續工作約40小時
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時
顯示模式
LCD顯示，藍屏背光功能，適合昏暗場所
LCD尺寸
70mm×62mm ；顯示域：64mm×54mm
儀表尺寸
長寬厚：192mm×92mm×50mm
采樣速率
約3次/秒
量程
交流電壓：0～20V/200V/500V
交流電流：0～200mA/2A/10A
相位：0～360°
測量相位時
被測信號的
幅值范圍
測U1-U2相位時：30V～500V
測I1-I2相位時：10mA～20.00A
測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A
數據保持
測試中按 鍵保持?jǐn)?shù)據，“ ”符號顯示
自動關機
開機約15分鐘后，儀表自動關機，以降低電池消耗
電壓檢測
當電池電壓低于7.8V~8V時，電池電壓低符號“ ”顯示，提醒更換電池
儀表質量
主機約550g（帶電池），表鉗約170g×2，測試線約250g
測試線長度
1.5m
電流鉗線長
2m
工作溫濕度
-10℃～40℃； 80%Rh以下
存放溫濕度
-10℃～60℃； 70%Rh以下
輸入阻抗
測試電壓各檔輸入阻抗為：2MΩ
測U1U2相位時電壓輸入阻抗為：40KΩ
耐 壓
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1分鐘的試驗
絕 緣
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
結 構
雙重絕緣
4．基準條件下基本誤差及性能指標
類別
量 程
分辨率
基本誤差
電壓
20V
0.01V
±(1.2%rdg+2dgt)
200V
0.1V
500V
1V
電流
200mA
0.1mA
±(1.0%rdg+2dgt)
2A
1mA
10A
10mA
相位
 0～360°
 1°
±1°
注：工作條件下相位誤差為±3°。
